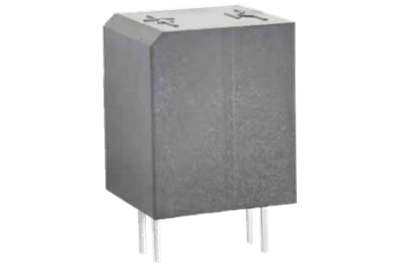

采用光電信號檢測物體是否發生傾倒，輸出高低電平信號控制電路，光電傾倒開關分為兩種安裝方式，垂直于檢測物體和水平與檢測物體兩種。
查看產品說明
| 參數 | 符號 | 最小值 | 平均值 | 最大值 | 單位 | 測試條件 | |
| 發射輸入端 | 正向壓降 | VF | 1.2 | 1.3 | V | IF=20mA | |
| 反向電流 | IR | 10 | uA | VF=5V | |||
| 峰值波長 | lP | 940 | nm | ||||
| 接收輸出端 | 集電極暗電流 | ICEO | 5 | 100 | nA | VCE=20V IF=0mA Ee=0mW/cm2 | |
| 集電極發射極飽和電壓 | VCE(sat) | 0.1 | 0.4 | V | IC=0.25mA IF=20mA | ||
| 直立狀態集電極電流 | IC(of) | 0.15 | mA | VCE=5V IF=20mA | |||
| 傾倒?fàn)顟B(tài)集電極電流 | IC(on) | 0.5 | 50 | - | mA | VCE=5V IF=20mA | |
| 翻轉時間 | 上升時間 | Tr | 15 | uS | VCC=5V IC=1mA RL=1000Ω | ||
| 下降時間 | Tf | 15 | MS | ||||
